Болты с фланцем: не расходник, а инструмент снижения операционных рисков
Спросите любого главного механика или начальника монтажного участка, что чаще всего становится причиной внеплановой остановки узла, работающего под вибрацией. Он назовет ослабление резьбового соединения. Это не просто затянутая гайка — это простой конвейера, риск аварии, внеурочная работа бригады и незапланированные расходы на ремонт. Болты с фланцем (или, как их часто называют, «болты с буртиком» или «фланжированные болты») — это целенаправленное решение именно этой проблемы. Их ключевая особенность — интегрированная увеличенная опорная площадка под головкой. Она не заменяет шайбу — она делает соединение принципиально иным, более надежным и управляемым.
Суть параметров: как характеристики превращаются в надежность на линии
Выбор болта с фланцем — это не просто выбор размера и прочности. Это выбор стратегии обеспечения целостности соединения. Давайте разберем, что на самом деле стоит за сухими цифрами в каталоге.
Класс прочности: экономика через долговечность
Цифры 4.8, 5.8, 8.8, 10.9 и 12.9 — это не просто градации «послабее-посильнее». Это закодированный предел прочности на разрыв (первое число, умноженное на 100) и предел текучести (произведение обоих чисел, умноженное на 10). Например, для болта класса прочности 8.8: 8 * 100 = 800 Н/мм² (предел прочности), 8 * 8 * 10 = 640 Н/мм² (предел текучести — точка, после которой деформация становится необратимой).
На практике это означает:

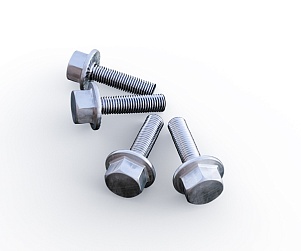

Болты класса 5.8 — для ненагруженных, статичных соединений, где главный критерий — низкая цена (ограждения, легкие конструкции).

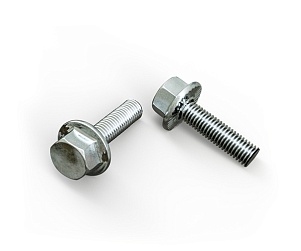

Болты класса 8.8 — «рабочая лошадка» промышленности. Стандарт для ответственных, но не сверхнагруженных соединений, работающих под умеренной динамикой (строительные металлоконструкции, опорные узлы, фундаментные болты). На моей практике, использование болтов 8.8 вместо 5.8 в узлах вибрационного оборудования увеличивает межсервисный интервал в 2-3 раза, полностью окупая разницу в цене.

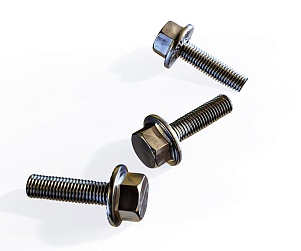

Болты класса 10.9 и 12.9 — для высоконагруженных и критичных соединений. Однако здесь есть ключевой нюанс, который часто упускают: чем выше класс прочности, тем болт становится более «жестким» и менее пластичным. При ошибке в затяжке (перетяг) или в условиях ударных нагрузок болт 12.9 может не деформироваться, а попросту лопнуть. Ключевая ошибка, которую я часто вижу — это бездумное применение болтов 12.9 везде, «чтобы наверняка». Это не только переплата, но и создание дополнительного риска хрупкого разрушения.
Фланец: больше, чем просто шайба
Диаметр и конструкция фланца — это основа его функциональности. Фланец выполняет три ключевые задачи:
- Увеличивает площадь опоры, снижая удельное давление на скрепляемый материал. Это критично для мягких материалов (алюминий, пластик) или когда нужно предотвратить «проваливание» головки.
- Блокирует проворот головки при затяжке и в процессе эксплуатации. Рифленая поверхность «под шип» под головкой (рифление на фланце) буквально вгрызается в поверхность, обеспечивая высокий момент трения.
- Заменяет собой шайбу, ускоряя и удешевляя процесс монтажа (на один элемент меньше). Важный нюанс, который сэкономит вам время при монтаже: убедитесь, что рифление на фланце достаточно острое и не «замыленное» от неправильного хранения или слабой закалки.
Сравнительный анализ стратегий выбора: три типовых сценария
Сравнивать стоит не болты, а задачи. Вот как выглядит типовой анализ в реальных условиях.
| Критерий / Сценарий | Сборка металлоконструкций (рама, опора) | Крепление оборудования с вибрацией (насос, вентилятор) | Высоконагруженный фланцевый узел (гидравлика, пресс) |
| Рекомендуемый класс прочности | 8.8 (оптимальное соотношение прочности и пластичности) | 8.8 или 10.9 (зависит от амплитуды вибрации) | 10.9 (требуется высокий гарантированный натяг) |
| Ключевая роль фланца | Защита от смятия материала, ускорение монтажа | Гарантированное предотвращение самоотвинчивания за счет рифления | Создание равномерного и мощного упора для равномерной затяжки |
| Общая эффективность | Высокая (снижение трудозатрат) | Критически важная (предотвращение остановки) | Критически важная (обеспечение герметичности/целостности) |
| Риск при неправильном выборе | Деформация соединения, увеличение люфтов | Остановка производства, повреждение валов, ремней | Разгерметизация, катастрофическое разрушение узла |
Стандарты: ваш страховой полис от некачественного металла
Упоминание ГОСТ или ISO — это не бюрократия. Это гарантия химического состава и структуры стали, которая напрямую определяет реальную, а не заявленную прочность. Болт класса 8.8 по ГОСТ Р 52644 или ISO 4014/4017 прошел контроль твердости по всей длине стержня, испытание на растяжение и на кручение. Риск, который нивелируют стандарты — «жесткость» болта. Болт из «сырого» металла (не соответствующего стандарту по классу прочности) может иметь красивую головку и резьбу, но при затяжке либо потянется, как пластилин (не создав нужного натяга), либо лопнет в самом неподходящем месте. Соблюдение ГОСТ критично для обеспечения предсказуемого поведения соединения под нагрузкой.
Практический алгоритм выбора болтов с фланцем
Шаг 1. Определите природу нагрузки: статическая, динамическая (вибрация), ударная. Для вибрации и удара фланец с рифлением обязателен.
Шаг 2. Рассчитайте или оцените требуемое усилие затяжки и рабочие нагрузки. Это позволит выбрать класс прочности не «на глазок», а обоснованно.
Шаг 3. Проанализируйте скрепляемые материалы. Для мягких основ — больший диаметр фланца обязателен.
Шаг 4. Сверьтесь со средой эксплуатации. Для агрессивных сред сразу рассматривайте варианты с покрытием (оцинкованные, горячеоцинкованные). Неоцинкованные болты без покрытия (черные) — для сухих помещений или под последующую покраску.
Шаг 5. Уточните монтажные ограничения. Хватит ли места для гаечного ключа с учетом увеличенного диаметра фланцевой головки?
Частые вопросы, которые задают в процессе выбора
Можно ли использовать обычную шайбу вместе с фланцевым болтом?
Как правило, нет, и это нерационально. Фланец сам выполняет функцию шайбы. Добавление еще одной может исказить усилие затяжки и не даст рифлению работать как должно.
Чем фланцевый болт лучше связки «болт+гровер+шайба»?
Надежностью и технологичностью. Гроверная шайба — это элемент упругого стопорения, который со временем может терять свойства. Рифленый фланец обеспечивает стопорение за счет трения, и это более надежное решение для долгосрочных вибрационных нагрузок. Плюс, один элемент вместо трех снижает риск ошибки сборки и упрощает логистику.
Как контролировать затяжку фланцевых болтов?
Всегда используйте динамометрический ключ! «От руки» или «до упора» — это путь к неработоспособному соединению. Момент затяжки для каждого класса прочности и диаметра регламентирован. Его соблюдение — залог того, что болт создаст расчетный натяг, не перетянется и не сломается.
Экспертное резюме: фланец — это инвестиция в стабильность
Болт с фланцем — это не просто крепеж с другой формой головки. Это элемент конструкторской логики, направленный на повышение надежности и снижение эксплуатационных расходов. Его главная ценность — в предотвращении проблем, стоимость которых на порядок превышает цену самого крепежа. Ключевые выводы:
- Выбор класса прочности должен быть обоснован расчетом нагрузки, а не принципом «чем крепче, тем лучше».
- Рифленый фланец — наиболее эффективное и простое решение против самоотвинчивания при вибрации.
- Стандарт (ГОСТ, ISO) — неотъемлемая часть технического задания поставщику, гарантирующая предсказуемость свойств металла.
Учитывая эти критерии, вы сможете точно сформулировать техническое задание для поставщика, избежав переплат и скрытых рисков. Наша компания, как технический партнер, готова предоставить детальные консультации, подобрать крепеж под ваши конкретные условия и предложить решения по ответственному хранению и логистике, чтобы оптимизировать ваши складские запасы.
