Шестигранные самоконтрящиеся гайки: не расходник, а инструмент минимизации рисков
Рассчитайте стоимость часа простоя вашего самого дорогого станка или конвейерной линии. Теперь умножьте это на 4, 8, 24 часа — время, которое может уйти на поиск причины вибрации, замену ослабшего крепежа, ремонт вышедшего из строя узла. Частая причина таких потерь — самопроизвольное отвинчивание стандартных гаек под действием вибрации, переменных и знакопеременных нагрузок. Это не мелочь, это — операционная угроза, приводящая к:
- Внеплановым остановам оборудования.
- Ускоренному износу и поломке деталей.
- Рискам для безопасности персонала.
- Перерасходу бюджета на срочные закупки и аварийный ремонт.
Гайки шестигранные самоконтрящиеся — это не просто крепеж с надбавкой к цене. Это страховой полис от указанных рисков и прямой инструмент повышения надежности и совокупной стоимости владения (TCO) оборудования. Их правильный выбор окупается многократно, предотвращая убытки, в десятки раз превышающие стоимость самого крепежа.
Суть технологии: как это работает и почему это важно на практике
Все самоконтрящиеся гайки создают постоянное усилие трения в резьбовой паре, противодействующее откручиванию. Но методы и, что критично, последствия для эксплуатации — разные.
Ключевые типы и их реальное поведение в работе
Гайки с нейлоновым кольцом (стоп-кольцом)
Внутри верхней части гайки запрессовано кольцо из полиамида. При навинчивании болт врезается в нейлон, создавая значительное сопротивление. На моей практике, до 70% случаев некорректного применения приходятся именно на этот тип. Почему? Ключевая ошибка — использование их в условиях высоких температур (свыше +120°C) или агрессивных сред, где полимер теряет свойства. Важный нюанс: они эффективны при многократном использовании, но усилие стопорения падает с каждым повторным закручиванием. Их оптимальная сфера — узлы, требующие периодической разборки без критичных к вибрации нагрузок.
Гайки с зубчатым или корончатым фланцем
Их контрящее действие основано на врезании зубцов в опорную поверхность. Это не просто «лучше держит». Это принципиально иная механика: они предотвращают проворот не за счет трения в резьбе, а за счет механического сцепления с базой. Это решает проблему ослабления в узлах, где опорная поверхность может «подрабатывать» (например, тонкий листовой металл). Риск, который они нивелируют — микропроворачивание. Однако требуют ровной и достаточно твердой поверхности для эффективного врезания зубьев.
Гайки деформируемые (контрящиеся пояском)
В верхней части гайки имеется конический поясок, который при окончательной затяжке деформируется (обжимается), создавая радиальное давление на резьбу. Это решение для высоконагруженных постоянных соединений. Ключевое преимущество — устойчивость к высоким температурам и агрессивным средам, так как нет полимерных элементов. Но они, как правило, одноразовые. После откручивания деформированная резьба не обеспечит прежнего стопорного эффекта. На моей практике, их нередко пытаются использовать повторно, что сводит на нет всю безопасность узла.
Анализ параметров: что смотреть в паспорте, чтобы не ошибиться на линии
Выбор самоконтрящейся гайки — это не просто подбор размера под болт. Это подбор решения под конкретные эксплуатационные условия.
| Параметр | Почему это важно | Что будет при ошибке |
|---|---|---|
| Рабочая температура | Определяет физико-химическую стабильность стопорного элемента (нейлона, металла). | Нейлоновое кольцо «поплывет» или станет хрупким, гайка потеряет свойство. Деформируемая гайка — надежный выбор для высоких температур. |
| Класс прочности | Определяет предел прочности самой гайки. Должен соответствовать классу прочности болта. | Использование гайки низкого класса на высокопрочном болте приведет к срезу резьбы под нагрузкой. Риск внезапного разрушения. |
| Крутящий момент затяжки (момент стопорения) | Суммарный момент при навинчивании. Показывает, какое усилие нужно приложить для преодоления сопротивления стопорного элемента. | Слишком высокий момент для вашего инструмента сделает монтаж неэффективным. Слишком низкий — не даст нужного предварительного натяга в соединении. |
| Количество циклов повторного применения | Критично для узлов, требующих обслуживания и разборки. | Использование «одноразовой» гайки повторно создает иллюзию надежности, которая приведет к отказу. |
| Стойкость к средам | Определяет необходимость защитного покрытия (цинк, хроматирование, кадмиевание) или выбор нержавеющей стали. | Коррозия «съест» как сам крепеж, так и его стопорные свойства (например, зубья фланца). |
Стратегии выбора: сравниваем не гайки, а сценарии эксплуатации
Давайте сравним подходы к выбору через призму типовых задач на производстве.
Сценарий 1: Высоковибрационный узел на стационарном оборудовании (например, дробилка, пресс)
- Приоритет: Максимальная надежность, долгий срок службы, устойчивость к ударным нагрузкам.
- Рекомендуемый тип: Фланцевая зубчатая гайка или деформируемая. Почему? Механическое сцепление или пластическая деформация металла дают более стабильный и долговечный эффект в условиях постоянной вибрации, чем нейлон.
- Экономический смысл: Более высокая начальная стоимость компенсируется нулевыми затратами на подтяжку и многолетним сроком службы без замены.
Сценарий 2: Узел, требующий периодического техобслуживания (кожухи, крышки, элементы рамы)
- Приоритет: Баланс между надежностью и возможностью многократной разборки/сборки.
- Рекомендуемый тип: Гайка с нейлоновым кольцом (при условии нормальных температур). Почему? Сохраняет достаточный стопорный эффект после 5-15 циклов перезатяжки (зависит от производителя и нагрузки).
- Экономический смысл: Снижение трудозатрат на обслуживание и стоимости ЗИП, так как одну гайку можно использовать много раз.
ГОСТ, ТУ и стандарты: «бумажка», которая предотвращает аварии
Соблюдение ГОСТ Р ИСО 232 (на гайки с неметаллической вставкой) или ГОСТ 11871 (на гайки цельнометаллические самоконтрящиеся) — это не бюрократия. Это гарантия:
- Предсказуемости: Гайка будет иметь заявленный момент стопорения и выдерживать указанные нагрузки. Риск, который это нивелирует — разнородность партий от безымянного производителя, ведущая к неравномерной затяжке и перекосам в узле.
- Совместимости: Резьба соответствует отечественным стандартам, что исключает проблемы при замене или докручивании стандартным инструментом.
- Безопасности: Материал и термообработка соответствуют классу прочности. Это предотвращает хрупкое разрушение гайки под нагрузкой — прямой риск травматизма.
Практический алгоритм выбора: памятка для инженера и снабженца
Используйте эту пошаговую схему, чтобы сформулировать точное техническое задание для поставщика.
- Проанализируйте условия в узле: Запишите диапазон рабочих температур, тип и частоту вибрации, наличие агрессивных сред (масла, щелочи, кислоты, вода).
- Определите необходимость в разборке: Как часто узел будет демонтироваться? Раз в месяц или раз в 5 лет? Это диктует выбор между многоразовым и одноразовым типом.
- Сверьтесь с базовой деталью: Какой материал и твердость у поверхности, в которую упирается гайка? Это определит целесообразность использования фланцевого типа.
- Согласуйте с классом прочности болта: Класс прочности гайки должен быть не ниже класса прочности болта (например, болт 8.8 — гайка 8 или выше).
- Проверьте инструмент: Убедитесь, что ваш динамометрический ключ или гайковерт развивает момент, необходимый для правильной затяжки выбранной гайки.
- Запросите у поставщика: Не сертификат «качества», а конкретные протоколы испытаний на момент стопорения, цикличность и коррозионную стойкость.
Частые вопросы, которые задают после аварии (лучше изучить сейчас)
Можно ли использовать шайбу Гровер вместо самоконтрящейся гайки?
Шайба Гровер — это упругий элемент, который компенсирует самоотвинчивание только в условиях статической или малой вибрационной нагрузки. В условиях сильной вибрации она быстро «садится» (теряет упругость), и соединение ослабевает. Для ответственных вибронагруженных узлов это не полноценная замена.
Почему на некоторых самоконтрящихся гайках резьба «тугая»?
Это и есть часть стопорного механизма. Первые витки могут закручиваться с заметным усилием — это нормально. Ни в коем случае не «протачивайте» и не смазывайте резьбу маслом без необходимости (если это не предписано производителем), так как это кардинально меняет момент трения и может привести к неправильной затяжке.
Как контролировать правильность затяжки?
Только динамометрическим ключом с установкой на момент, указанный в документации к конкретному типу и размеру гайки. «На глазок» или «до упора» здесь не работают — можно недотянуть (риск откручивания) или перетянуть (сорвать резьбу или разрушить стопорный элемент).
Экспертное резюме: ключевые выводы для вашей спецификации
Итак, самоконтрящаяся гайка — это инженерный компонент с четко заданной функцией. Ее выбор определяется не ценой, а стоимостью возможного отказа узла, в который она устанавливается.
- Тип гайки (нейлоновая, фланцевая, деформируемая) — это ответ на конкретные условия эксплуатации, а не маркетинговые предпочтения.
- Самая частая ошибка — пренебрежение температурным диапазоном и количеством циклов повторного применения.
- Экономия на сертифицированном крепеже по ГОСТ/ISO — это скрытый риск, который проявится в виде аварийного простоя, затраты от которого в сотни раз превысят «выгоду» от покупки.
- Надежное соединение — это система: правильный класс прочности болта, корректно подобранная гайка, должным образом подготовленная опорная поверхность и инструмент с контролем момента.
Уточнить технические условия и заказать гайки шестигранные самоконтрящиеся
Учитывая эти критерии, вы сможете точно сформулировать техническое задание для поставщика, избегая неоднозначностей. Наша задача как технического партнера — предоставить детальные консультации по подбору под ваши условия, предложить варианты решений с обоснованием и обеспечить логистику, оптимизирующую ваши складские запасы. Для обсуждения спецификации и условий поставки — обратитесь к нашим специалистам.

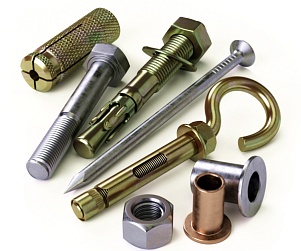

Крепёж
